Лазерная гитара записывает непрозвучавший звук

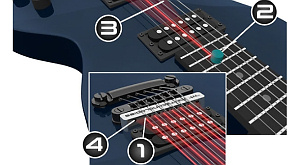

Схема работы Laser Pitch Detection (LPD) Pickup выглядит следующим образом: на нижнем порожке инструмента устанавливается набор лазерных диодов и фотоэлементов. Каждой струне соответствует свой лазерный луч, проходящий параллельно грифу. Во время игры палец, нажимая на струну, сокращает длину луча и отражает свет обратно к фотоэлементам.

Лазерные источники мультиплексируются так, чтобы только один диод был активен в конкретный момент времени, поэтому для расчёта точки соприкосновения пальца со струной и высоты звука используется только одно отражение.

Мультиплексная частота — выше 6 кГц, так что задержка распознавания ниже 1 мс независимо от частоты струны. При этом дёргать струну вовсе не обязательно — фактически, система записывает ещё не существующий звук.

В дополнение к LPD Pickup в струнодержатель встраиваются чувствительные к давлению пьезоэлементы, определяющие изгиб струны.

Собранная информация отправляется в компьютер или на игровую приставку, где она преобразуется в MIDI-сигнал либо используется в качестве контроллера для игры Guitar Hero или Rockband. Иными словами, LPD Pickup превращает гитару в беспроводной привод MIDI-устройств и компьютерных систем, в том числе смартфонов, синтезаторов, секвенсоров и рабочих станций цифровой обработки звука. Новинка также способна предоставить полную информацию о сыгранных нотах и аккордах.

В компании M3i Technologies рассчитывают на то, что система LPD будет готова к производству в 2012 году.
